57JX5795BL มอเตอร์เกียร์ดาวเคราะห์แบบไม่มีแปรง

1. มอเตอร์เกียร์แบบไร้แปรงถ่านเพื่อการทำงานต่อเนื่องที่ยาวนานขึ้น
มอเตอร์ผสมผสานมอเตอร์กระแสตรงไร้แปรงถ่านเข้ากับกระปุกเกียร์ดาวเคราะห์เพื่อให้กำลังที่เสถียรสำหรับรอบการทำงานที่ยาวนาน การออกแบบการเปลี่ยนสับเปลี่ยนแบบไร้แปรงถ่านหลีกเลี่ยงการสัมผัสกับแปรงเชิงกล ทำให้เหมาะสำหรับอุปกรณ์ที่ต้องการการหมุนอย่างสม่ำเสมอ ลดการสึกหรอที่เกี่ยวข้องกับแปรง และประสิทธิภาพการขับเคลื่อนระยะยาวที่เชื่อถือได้

2. แรงบิดสูง 20N.m จากกระปุกเกียร์ดาวเคราะห์ขนาดกะทัดรัด
ด้วยแรงบิดเอาท์พุตสูงถึง 20.0 นิวตันเมตร มอเตอร์จะแปลงอินพุตมอเตอร์ความเร็วสูงให้เป็นแรงเอาท์พุตที่แข็งแกร่ง เหมาะสำหรับกลไกการยก แอคทูเอเตอร์ไฟฟ้า สายพานลำเลียง วาล์วขับเคลื่อน ระบบประตู และอุปกรณ์อัตโนมัติอื่นๆ ที่ต้องใช้แรงบิดสูงในการควบคุมความเร็ว

3. การเลือกเอาต์พุตที่ยืดหยุ่นตั้งแต่ 3.7:1 ถึง 3736:1
กล่องเกียร์มีอัตราส่วนการลดตั้งแต่ 3.7:1 ถึง 3736:1 โดยมีระดับเกียร์ 1 ถึง 5 ระดับ ช่วงความเร็วเอาท์พุตตั้งแต่ประมาณ 1621.6RPM ถึง 1.6RPM ทำให้ซีรีส์มอเตอร์หนึ่งชุดครอบคลุมการส่งผ่านที่รวดเร็ว การเคลื่อนไหวแบบควบคุม และการใช้งานหนักที่ความเร็วต่ำเป็นพิเศษ

4. คำติชมของฮอลล์และไดรเวอร์ภายนอกสำหรับการควบคุม BLDC ที่ตอบสนอง
มอเตอร์ใช้การเดินสาย BLDC สามเฟสพร้อมการเชื่อมต่อเฟส MA, MB และ MC, สัญญาณฮอลล์ และอินพุต VCC 24V และต้องใช้ตัวขับมอเตอร์ภายนอก การกำหนดค่านี้รองรับการสับเปลี่ยนทางอิเล็กทรอนิกส์ การควบคุมความเร็ว การควบคุมทิศทางการหมุน และการประสานงานการเคลื่อนที่ระดับระบบในเครื่องจักรอัตโนมัติ

5. ระบบส่งกำลังฟันเฟืองต่ำพร้อมระบบเบรก
ระยะฟันเฟืองของกระปุกเกียร์ที่ระบุคือ ≤2° ช่วยลดการเคลื่อนไหวที่ไม่พึงประสงค์ระหว่างการถอยหลังและการวางตำแหน่งซ้ำ การกำหนดค่าเบรกมีให้สำหรับการใช้งานที่ต้องการการหยุดหรือการหยุดแบบควบคุม กล่องเกียร์ยังใช้เฟืองเหล็ก 40Cr ส่วนรองรับลูกปืน และตัวเรือนโลหะผสมสังกะสี พร้อมแรงกดเพลาสูงถึง ≤30kgf

ติดต่อเรา 57JX5795BL มอเตอร์เกียร์ดาวเคราะห์แบบไม่มีแปรง
  • 57JX5795BL มอเตอร์เกียร์ดาวเคราะห์แบบไม่มีแปรง
  • 57JX5795BL มอเตอร์เกียร์ดาวเคราะห์แบบไม่มีแปรง
  • 57JX5795BL มอเตอร์เกียร์ดาวเคราะห์แบบไม่มีแปรง

ข้อมูลจำเพาะ

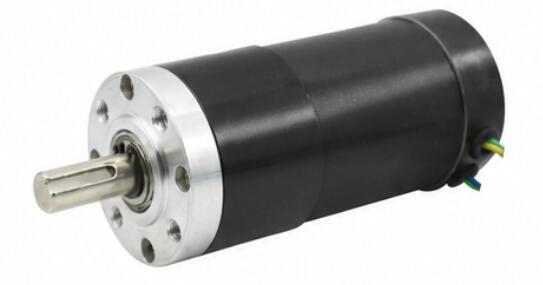

57JX5795BL-3 วัสดุที่อยู่อาศัย โลหะผสมสังกะสี การเชื่อมต่อสายไฟ BLDC
รุ่น TJX57R5795BL สีเหลือง ปริญญาโท
แบริ่ง ลูกปืน สีเขียว เอ็มบี
โมดูลัสเกียร์ 0.8M สีฟ้า เอ็มซี
สับเปลี่ยน ไร้แปรงถ่าน สีดำ จีเอ็นดี
วัสดุเกียร์ เหล็ก 40Cr สีเหลือง ฮ่า
แรงกดสูงสุดที่เพลา ≤30กก สีเขียว เอชบี
ขนตาหลัง ≤2° สีฟ้า HC
เบรคใช้ได้ ใช่ สีแดง วีซีซี
โครงสร้างเกียร์ เกียร์ดาวเคราะห์ ต้องการคนขับมอเตอร์

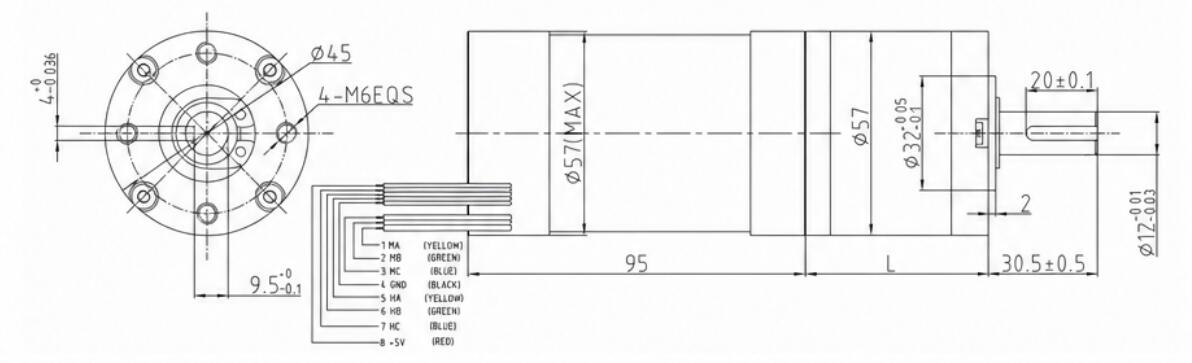

ขนาด(มิลลิเมตร)
57JX5795BL-4

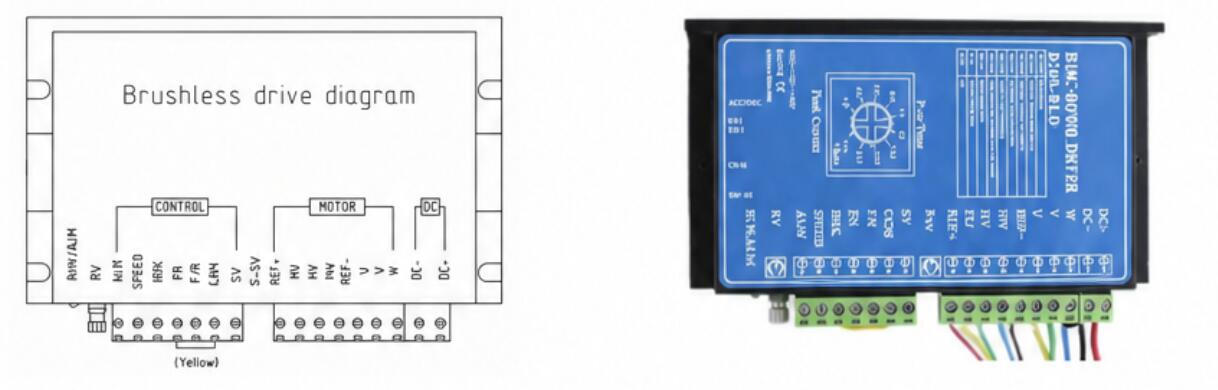

ไดร์เวอร์มอเตอร์
57JX5795BL-5


ข้อมูลทางเทคนิค

ความเร็วมอเตอร์กระแสตรง อัตราส่วน ขั้นตอนเกียร์ ขนาดกระปุกเกียร์ หมายเลขรุ่น แรงดันไฟฟ้า ไม่มีโหลด เมื่อโหลด
ช่วงการดำเนินงาน แรงดันไฟฟ้าที่ได้รับการจัดอันดับ ปัจจุบัน ความเร็ว ปัจจุบัน แรงบิด ความเร็ว
รอบต่อนาที เส้นผ่านศูนย์กลาง L ต่ำสุด-สูงสุด V V มิลลิแอมป์ รอบต่อนาที มิลลิแอมป์ น.ม รอบต่อนาที
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6.0-36.0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6.0-36.0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6.0-36.0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6.0-36.0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6.0-36.0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6.0-36.0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6.0-36.0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6.0-36.0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6.0-36.0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6.0-36.0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6.0-36.0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6.0-36.0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6.0-36.0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6.0-36.0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6.0-36.0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6.0-36.0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6.0-36.0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6.0-36.0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6.0-36.0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6.0-36.0 24 1500 1.6 6500 20 1.3

การแปลงหน่วยแรงบิด: 1N.mหยาบคาย10.2kgf.ซม.ñ141.6oz.inγ8.85lb.in
หากคุณต้องการพารามิเตอร์อื่นๆ โปรดติดต่อฝ่ายบริการลูกค้า
