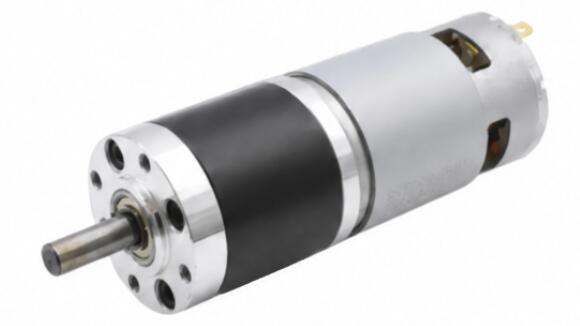

มอเตอร์เกียร์ดาวเคราะห์ 45JX775

1. แรงบิดสูงสำหรับการรับภาระทางกล
มอเตอร์เกียร์ดาวเคราะห์ DC ให้แรงบิดเอาท์พุตสูงถึง 12.0 N·m ช่วยให้อุปกรณ์จัดการการยก การดัน การลำเลียง การหนีบ และการทำงานที่ขับเคลื่อนด้วยโหลดอื่นๆ ได้รับการออกแบบมาเพื่อการใช้งานที่มอเตอร์กระแสตรงมาตรฐานไม่สามารถให้แรงเอาท์พุตเพียงพอที่ความเร็วต่ำ

2. การเลือกอัตราทดเกียร์กว้างตั้งแต่ 3.7:1 ถึง 3736:1
เลือกจากอัตราส่วนลดที่หลากหลายเพื่อให้ตรงกับความต้องการด้านความเร็วและแรงบิดที่แตกต่างกันภายในแท่นมอเตอร์เดียว ช่วงความเร็วเอาท์พุตตั้งแต่ประมาณ 1756.8RPM ถึง 1.7RPM รองรับการส่งผ่านความเร็วสูง การเคลื่อนไหวที่ควบคุม และการทำงานที่ความเร็วต่ำเป็นพิเศษโดยไม่ต้องเปลี่ยนการออกแบบมอเตอร์พื้นฐาน

3. ฟันเฟืองต่ำเพื่อการเคลื่อนไหวที่ควบคุมได้มากขึ้น
กล่องเกียร์ระบุระยะฟันเฟืองที่ ≤2° ช่วยลดการเล่นที่ไม่ต้องการระหว่างการเปลี่ยนทิศทางและการเคลื่อนไหวซ้ำๆ ทำให้มอเตอร์เหมาะสำหรับแอคทูเอเตอร์ไฟฟ้า ระบบขับเคลื่อนวาล์ว ระบบยก สายพานลำเลียง กลไกหุ่นยนต์ และอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการการเคลื่อนที่ของเอาท์พุตที่คาดการณ์ได้มากขึ้น

4. การออกแบบกระปุกเกียร์ดาวเคราะห์สำหรับการส่งกำลังขนาดกะทัดรัด
กระปุกเกียร์ดาวเคราะห์แบบหลายขั้นตอนจะถ่ายโอนอินพุตของมอเตอร์ความเร็วสูงไปเป็นแรงบิดเอาท์พุตที่ใช้งานได้ ในขณะที่ยังคงรูปแบบกลไกที่กะทัดรัดไว้ ด้วยสเตจเกียร์ 1 ถึง 5 สเตจ TJX45RT ช่วยให้นักออกแบบอุปกรณ์มีความยืดหยุ่นมากขึ้นในการจัดสมดุลพื้นที่การติดตั้ง ความเร็วเอาท์พุต แรงบิด และข้อกำหนดในการรับน้ำหนักทางกล

5. การบูรณาการทางอุตสาหกรรมพร้อมคำติชมของตัวเข้ารหัสเสริม

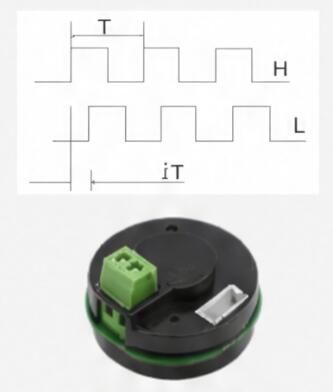

มอเตอร์ใช้เฟืองเหล็ก 40Cr ส่วนรองรับลูกปืน และตัวเรือนกระปุกเกียร์โลหะผสมสังกะสี ได้รับการจัดอันดับที่ 24V และรองรับช่วงการทำงาน 6–36V เพื่อการรวมระบบที่ยืดหยุ่น ตัวเข้ารหัสสองช่องสัญญาณ 5V 13PPR A/B ที่เป็นอุปกรณ์เสริมรองรับการตรวจสอบความเร็ว การตรวจจับการหมุน และการควบคุมการตอบสนองในเครื่องจักรอัตโนมัติ

ติดต่อเรา มอเตอร์เกียร์ดาวเคราะห์ 45JX775
  • มอเตอร์เกียร์ดาวเคราะห์ 45JX775
  • มอเตอร์เกียร์ดาวเคราะห์ 45JX775
  • มอเตอร์เกียร์ดาวเคราะห์ 45JX775
  • มอเตอร์เกียร์ดาวเคราะห์ 45JX775

ข้อมูลจำเพาะ

45JX775-5 วัสดุที่อยู่อาศัย โลหะผสมสังกะสี ตัวเลือกตัวเข้ารหัส
รุ่น TJX45RT 45JX775-6
เอ-บี 2 ช่อง
775เอ็นโค้ดเดอร์-5V 13PPR

แบริ่ง ลูกปืน
โมดูลัสเกียร์ 0.6M
สับเปลี่ยน แปรง
วัสดุเกียร์ เหล็ก 40Cr
แรงกดสูงสุดที่เพลา ≤20กก
ขนตาหลัง ≤2°
เบรคใช้ได้ ไม่
โครงสร้างเกียร์ เกียร์ดาวเคราะห์

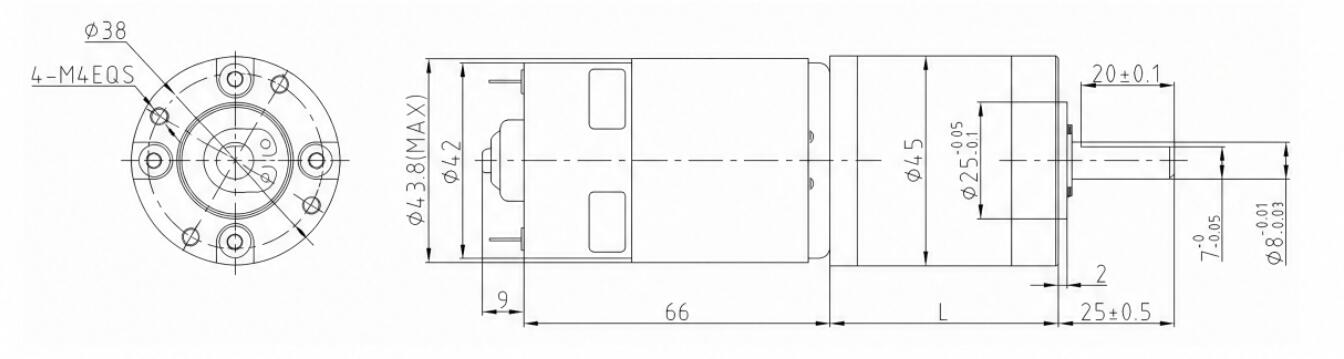

ขนาด(มิลลิเมตร)
45JX775-7

ข้อมูลทางเทคนิค

ความเร็วมอเตอร์กระแสตรง อัตราส่วน ขั้นตอนเกียร์ ขนาดกระปุกเกียร์ หมายเลขรุ่น แรงดันไฟฟ้า ไม่มีโหลด เมื่อโหลด
ช่วงการดำเนินงาน แรงดันไฟฟ้าที่ได้รับการจัดอันดับ ปัจจุบัน ความเร็ว ปัจจุบัน แรงบิด ความเร็ว
รอบต่อนาที เส้นผ่านศูนย์กลาง L ต่ำสุด-สูงสุด V V มิลลิแอมป์ รอบต่อนาที มิลลิแอมป์ น.ม รอบต่อนาที
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6.0-36.0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6.0-36.0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6.0-36.0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6.0-36.0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6.0-36.0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6.0-36.0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6.0-36.0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6.0-36.0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6.0-36.0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6.0-36.0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6.0-36.0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6.0-36.0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6.0-36.0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6.0-36.0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6.0-36.0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6.0-36.0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6.0-36.0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6.0-36.0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6.0-36.0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6.0-36.0 24 420 1.7 3000 12 1.4

การแปลงหน่วยแรงบิด: 1N.mหยาบคาย10.2kgf.ซม.ñ141.6oz.inγ8.85lb.in
หากคุณต้องการพารามิเตอร์อื่นๆ โปรดติดต่อฝ่ายบริการลูกค้า
