มอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC) - โครงสร้างและการทำงาน

มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน (BLDC) ได้รับความนิยมเพิ่มมากขึ้นเนื่องจากประสิทธิภาพ ความน่าเชื่อถือ และอายุการใช้งานที่ยาวนาน ต่างจากมอเตอร์แบบมีแปรงถ่านแบบดั้งเดิมตรงที่พวกเขาใช้ระบบควบคุมอิเล็กทรอนิกส์เพื่อสลับกระแสระหว่างขดลวด ทำให้ไม่จำเป็นต้องใช้แปรงและเครื่องสับเปลี่ยนเชิงกล การออกแบบนี้ช่วยเพิ่มประสิทธิภาพ ลดการสึกหรอ และช่วยให้การควบคุมแม่นยำยิ่งขึ้น ด้วยเหตุนี้ มอเตอร์ BLDC จึงถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานตั้งแต่อุปกรณ์อุตสาหกรรมไปจนถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

โครงสร้างพื้นฐานของมอเตอร์ BLDC

สเตเตอร์:

สเตเตอร์เป็นส่วนที่อยู่นิ่งของมอเตอร์กระแสตรงไร้แปรงถ่านและมีหน้าที่สร้างสนามแม่เหล็กที่ขับเคลื่อนโรเตอร์ ประกอบด้วยขดลวดทองแดงหลายเส้นที่ติดตั้งอยู่รอบแกนเหล็กเคลือบ ขดลวดเหล่านี้เชื่อมต่อกับตัวควบคุมความเร็วอิเล็กทรอนิกส์ (ESC) ซึ่งจ่ายกระแสให้กับแต่ละเฟสในลำดับเฉพาะ

ในขณะที่ตัวควบคุมสลับกระแสระหว่างขดลวด สนามแม่เหล็กภายในมอเตอร์จะเปลี่ยนตำแหน่งอย่างต่อเนื่อง ทำให้เกิดสิ่งที่เรียกว่าสนามแม่เหล็กที่กำลังหมุน แม่เหล็กถาวรบนโรเตอร์จะเคลื่อนที่ตามสนามแม่เหล็กนี้ตามธรรมชาติ ทำให้เกิดแรงบิดและทำให้มอเตอร์หมุน

การออกแบบสเตเตอร์มีผลกระทบโดยตรงต่อประสิทธิภาพของมอเตอร์ ปัจจัยต่างๆ เช่น การกำหนดค่าการม้วน การออกแบบช่อง และจำนวนขั้วสามารถมีอิทธิพลต่อประสิทธิภาพ แรงบิดเอาท์พุต อุณหภูมิในการทำงาน และระดับเสียง ด้วยเหตุนี้ สเตเตอร์จึงมักถูกพิจารณาว่าเป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดในมอเตอร์ BLDC

โรเตอร์:

โรเตอร์ของมอเตอร์กระแสตรงไร้แปรงถ่านประกอบด้วยแม่เหล็กถาวรที่สร้างสนามแม่เหล็ก ในระหว่างการทำงาน สนามแม่เหล็กนี้จะโต้ตอบกับสนามแม่เหล็กที่กำลังหมุนซึ่งสร้างโดยสเตเตอร์ ทำให้เกิดแรงบิดที่ขับเคลื่อนมอเตอร์

โรเตอร์ไม่จำเป็นต้องมีขดลวดหรือการเชื่อมต่อไฟฟ้าโดยตรงต่างจากสเตเตอร์ โครงสร้างที่เรียบง่ายกว่านี้ช่วยลดความจำเป็นในการใช้แปรงและตัวสับเปลี่ยน ช่วยลดการสึกหรอทางกลและเพิ่มความน่าเชื่อถือ

โรเตอร์ได้รับการออกแบบให้มีขั้วแม่เหล็กจำนวนหนึ่ง โดยทั่วไปจะมีตั้งแต่ 2 ถึง 8 ขั้ว ขึ้นอยู่กับการใช้งาน จำนวนขั้วมีบทบาทสำคัญในประสิทธิภาพของมอเตอร์ มอเตอร์ที่มีขั้วมากกว่าโดยทั่วไปจะให้แรงบิดที่สูงกว่าและการทำงานที่ราบรื่นกว่าที่ความเร็วต่ำ ในขณะที่มอเตอร์ที่มีขั้วน้อยกว่าจะเหมาะกับการใช้งานที่ความเร็วสูงมากกว่า การเลือกจำนวนขั้วที่ถูกต้องจึงเป็นส่วนสำคัญของการออกแบบมอเตอร์ เนื่องจากส่งผลโดยตรงต่อความสมดุลระหว่างแรงบิด ความเร็ว และประสิทธิภาพโดยรวม

แม่เหล็กถาวร:

แม่เหล็กถาวรจะสร้างสนามแม่เหล็กที่ทำปฏิกิริยากับสเตเตอร์เพื่อสร้างการหมุน มอเตอร์ BLDC ส่วนใหญ่ใช้แม่เหล็กนีโอไดเมียมเหล็กโบรอน (NdFeB) เนื่องจากมีสนามแม่เหล็กแรงสูง ในขณะที่ยังมีขนาดกะทัดรัดและน้ำหนักเบา ในการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูงหรือสภาพแวดล้อมการทำงานที่รุนแรง อาจใช้แม่เหล็กซาแมเรียมโคบอลต์ (SmCo) เนื่องจากมีความเสถียรทางความร้อนและความต้านทานการกัดกร่อนที่เหนือกว่า แม่เหล็กจะติดตั้งอย่างแน่นหนากับโรเตอร์เพื่อให้แน่ใจว่าการทำงานมีเสถียรภาพที่ความเร็วสูง

การออกแบบแม่เหล็กมีบทบาทสำคัญในการกำหนดประสิทธิภาพของมอเตอร์ ปัจจัยต่างๆ เช่น จำนวนขั้ว การวางตำแหน่งแม่เหล็ก และความแรงของแม่เหล็ก ล้วนส่งผลต่อเอาท์พุตแรงบิด ความสามารถด้านความเร็ว และประสิทธิภาพโดยรวม ด้วยการปรับพารามิเตอร์เหล่านี้ให้เหมาะสม ผู้ออกแบบมอเตอร์จะสามารถปรับแต่งมอเตอร์ BLDC ให้ตรงตามความต้องการเฉพาะของการใช้งานที่แตกต่างกันได้ ไม่ว่าลำดับความสำคัญจะเป็นแรงบิดสูง ความเร็วสูง หรือประสิทธิภาพการใช้พลังงานสูงสุด

ประเภทของมอเตอร์ BLDC

มอเตอร์ BLDC ภายในโรเตอร์

ในมอเตอร์กระแสตรงไร้แปรงถ่านภายใน โรเตอร์แม่เหล็กถาวรจะอยู่ที่ศูนย์กลางของมอเตอร์ โดยหมุนอยู่ภายในขดลวดสเตเตอร์ที่อยู่นิ่ง นี่คือการกำหนดค่าที่ใช้กันอย่างแพร่หลายมากขึ้นในงานอุตสาหกรรมและเชิงพาณิชย์ เนื่องจากโรเตอร์ใช้เฉพาะแกนกลางของหน้าตัดของมอเตอร์ เส้นผ่านศูนย์กลางและมวลจึงค่อนข้างเล็ก ส่งผลให้ความเฉื่อยในการหมุนต่ำ ความเฉื่อยต่ำหมายถึงมอเตอร์สามารถเร่งความเร็วและลดความเร็วได้อย่างรวดเร็ว ซึ่งจำเป็นสำหรับเซอร์โวไดรฟ์ ข้อต่อหุ่นยนต์ และระบบกำหนดตำแหน่งที่แม่นยำ ซึ่งการตอบสนองแบบไดนามิกเป็นข้อกำหนดการออกแบบที่สำคัญ

โรเตอร์ขนาดกะทัดรัดยังช่วยให้มอเตอร์โรเตอร์ภายในมีความเร็วในการหมุนสูงอีกด้วย เมื่อรวมกับตัวเรือนทรงกระบอกที่ผสานรวมเข้ากับส่วนประกอบมาตรฐานของเครื่องจักรอย่างเป็นธรรมชาติ การออกแบบโรเตอร์ด้านในจึงเหมาะอย่างยิ่งกับเครื่องมือไฟฟ้า ปั๊ม คอมเพรสเซอร์ พัดลมระบายความร้อน และการใช้งานระบบขับเคลื่อนทางอุตสาหกรรมที่ต้องการมอเตอร์ความเร็วสูงขนาดกะทัดรัดพร้อมการตอบสนองไดนามิกที่รวดเร็ว ความร้อนที่เกิดขึ้นในขดลวดสเตเตอร์สามารถดำเนินการได้โดยตรงผ่านโครงมอเตอร์ไปยังโครงสร้างโดยรอบ ซึ่งช่วยลดความยุ่งยากในการจัดการระบายความร้อนในการทำงานต่อเนื่อง

มอเตอร์ BLDC ใบพัดด้านนอก

ในมอเตอร์กระแสตรงไร้แปรงถ่านสำหรับโรเตอร์ด้านนอก โรเตอร์จะสร้างเปลือกทรงกระบอกหรือถ้วยที่ล้อมรอบสเตเตอร์และหมุนไปรอบๆ แม่เหล็กถาวรจะติดตั้งอยู่ที่พื้นผิวด้านในของเปลือกโรเตอร์ด้านนอก โดยหันเข้าด้านในไปทางขดลวดสเตเตอร์ที่ศูนย์กลางของมอเตอร์ การจัดเรียงแบบกลับด้านนี้ทำให้ช่องว่างอากาศแม่เหล็กมีรัศมีมากขึ้น ซึ่งจะเพิ่มแขนแรงบิดที่มีประสิทธิภาพ และช่วยให้สามารถวางขั้วแม่เหล็กรอบๆ เส้นรอบวงของโรเตอร์ได้มากขึ้น

ผลลัพธ์ที่ได้คือมอเตอร์ที่สร้างแรงบิดที่สูงขึ้นอย่างมากที่ความเร็วการหมุนที่ต่ำกว่า เมื่อเทียบกับการออกแบบโรเตอร์ภายในที่มีขนาดและกำลังเท่ากัน ดังนั้นมอเตอร์โรเตอร์ตัวนอกจึงเป็นตัวเลือกที่ต้องการสำหรับการใช้งานแบบขับเคลื่อนโดยตรงซึ่งไม่ต้องการการใช้เกียร์ลดความเร็ว โดยเฉพาะการขับเคลื่อนด้วยโดรนและ UAV พัดลมแบบขับตรงบนเพดานและแนวแกน มอเตอร์ดุมล้อสำหรับรถจักรยานไฟฟ้า และระบบขับเคลื่อนแบบจานหมุนหรือจานเสียงในเครื่องมือที่มีความแม่นยำ การแลกเปลี่ยนคือเส้นผ่านศูนย์กลางภายนอกที่ใหญ่กว่าและความเฉื่อยในการหมุนที่สูงขึ้น ซึ่งจำกัดการตอบสนองแบบไดนามิกเมื่อเทียบกับการออกแบบโรเตอร์ด้านใน การจัดการระบายความร้อนยังต้องพิจารณาอย่างรอบคอบมากขึ้น เนื่องจากเปลือกนอกที่หมุนได้จะจำกัดการไหลเวียนของอากาศรอบๆ สเตเตอร์

มอเตอร์ BLDC หมุนอย่างไร

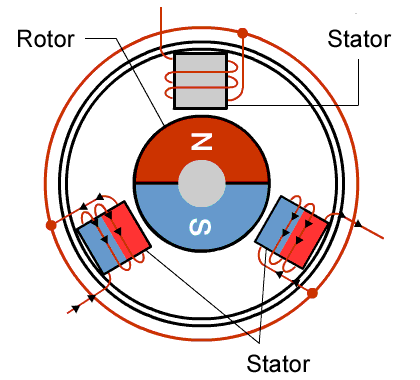

การทำงานของมอเตอร์กระแสตรงไร้แปรงถ่านจะขึ้นอยู่กับปฏิสัมพันธ์ระหว่างสนามแม่เหล็กที่สร้างโดยสเตเตอร์และแม่เหล็กถาวรที่ติดตั้งอยู่บนโรเตอร์

เมื่อกระแสไฟฟ้าถูกส่งไปยังขดลวดสเตเตอร์ มันจะสร้างสนามแม่เหล็กที่ดึงดูดและผลักแม่เหล็กของโรเตอร์ แรงแม่เหล็กนี้สร้างแรงบิดและทำให้โรเตอร์เคลื่อนที่ อย่างไรก็ตาม หากขดลวดเดิมยังคงได้รับพลังงานอย่างต่อเนื่อง โรเตอร์ก็จะจัดตำแหน่งตามสนามแม่เหล็กและหยุดหมุน

เพื่อให้มอเตอร์ทำงานต่อไป สนามแม่เหล็กภายในสเตเตอร์จะต้องเปลี่ยนตำแหน่งอย่างต่อเนื่อง ซึ่งสามารถทำได้โดยผ่านกระบวนการที่เรียกว่าการแลกเปลี่ยนทางอิเล็กทรอนิกส์ แทนที่จะใช้แปรงและตัวสับเปลี่ยนเชิงกลเหมือนมอเตอร์กระแสตรงทั่วไป มอเตอร์ BLDC อาศัยตัวควบคุมอิเล็กทรอนิกส์เพื่อสลับกระแสระหว่างขดลวดสเตเตอร์ต่างๆ ตามช่วงเวลาที่กำหนดอย่างแม่นยำ

ตัวควบคุมจะกำหนดตำแหน่งโรเตอร์โดยใช้เซ็นเซอร์เอฟเฟกต์ฮอลล์หรือการตรวจจับ EMF ด้านหลังแบบไม่มีเซ็นเซอร์ จากข้อมูลนี้ มันจะกระตุ้นลำดับการพันของขดลวดที่เหมาะสม ทำให้เกิดสนามแม่เหล็กที่กำลังหมุนซึ่งจะดึงโรเตอร์ไปข้างหน้าอย่างต่อเนื่อง

ตัวควบคุมส่วนใหญ่ประกอบด้วยสามส่วนหลัก: อุปกรณ์ป้อนกลับตำแหน่ง (เช่น เซ็นเซอร์ฮอลล์หรือวงจรตรวจจับ back-EMF) ไมโครคอนโทรลเลอร์หรือตัวประมวลผลสัญญาณดิจิทัลที่รันอัลกอริธึมควบคุมอัจฉริยะ และส่วนประกอบอิเล็กทรอนิกส์กำลัง เช่น ทรานซิสเตอร์และ MOSFET สำหรับสลับเส้นทางปัจจุบัน โมดูลเหล่านี้ร่วมมือกันเพื่อรับรู้ถึงการแลกเปลี่ยนทางอิเล็กทรอนิกส์และจัดการพลังงานของมอเตอร์แต่ละเฟส ตัวควบคุมจะระบุตำแหน่งโรเตอร์ผ่านอุปกรณ์ป้อนกลับตำแหน่งก่อน จากข้อมูลตำแหน่งนี้ มันจะจ่ายพลังงานให้กับขดลวดในลำดับที่ถูกต้องเพื่อสร้างสนามแม่เหล็กที่กำลังหมุนซึ่งจะดึงโรเตอร์ไปข้างหน้าอย่างต่อเนื่อง รักษาสนามแม่เหล็กที่กำลังหมุนอย่างเสถียรเพื่อการทำงานที่ราบรื่น เอาต์พุตแรงบิดที่มีประสิทธิภาพ และการควบคุมความเร็วที่แม่นยำ

ข้อดีของมอเตอร์ BLDC

ประสิทธิภาพสูง

มอเตอร์ BLDC มีประสิทธิภาพสูงเนื่องจากขจัดแรงเสียดทานของแปรงและการสูญเสียตัวสับเปลี่ยน เมื่อใช้ร่วมกับแม่เหล็กถาวรประสิทธิภาพสูง จะแปลงพลังงานไฟฟ้ามากขึ้นเป็นเอาท์พุตเชิงกลที่มีประโยชน์ ในขณะเดียวกันก็สร้างความร้อนน้อยลง

อายุการใช้งานยาวนาน

หากไม่มีแปรงหรือตัวเปลี่ยนสับเปลี่ยน ภายในมอเตอร์ BLDC จะมีการสึกหรอน้อยลง ซึ่งช่วยลดความต้องการในการบำรุงรักษาลงอย่างมากและช่วยยืดอายุการใช้งาน

ความหนาแน่นของพลังงานสูง

มอเตอร์ BLDC สามารถส่งแรงบิดและกำลังสูงจากแพ็คเกจขนาดกะทัดรัด การออกแบบโรเตอร์น้ำหนักเบายังปรับปรุงการตอบสนองแบบไดนามิกและการเร่งความเร็วอีกด้วย

เสียงรบกวนทางไฟฟ้าต่ำ

เนื่องจากไม่มีหน้าสัมผัสแบบแปรงต่อสับเปลี่ยน มอเตอร์ BLDC จึงผลิตสัญญาณรบกวนทางไฟฟ้าและการรบกวนทางแม่เหล็กไฟฟ้า (EMI) น้อยกว่ามอเตอร์แบบมีแปรงถ่านแบบดั้งเดิมมาก

การควบคุมที่แม่นยำ

เมื่อจับคู่กับตัวควบคุมอิเล็กทรอนิกส์ มอเตอร์ BLDC จะให้ความเร็วและการควบคุมแรงบิดที่แม่นยำตลอดช่วงการทำงานที่กว้าง ทำให้เหมาะสำหรับระบบอัตโนมัติและการใช้งานที่มีความแม่นยำ

การใช้งานในอุดมคติสำหรับมอเตอร์ BLDC

มอเตอร์ BLDC ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการประสิทธิภาพ ความน่าเชื่อถือ และการควบคุมที่แม่นยำ การใช้งานทั่วไป ได้แก่ ระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ อุปกรณ์ CNC เครื่องมือไฟฟ้า อุปกรณ์ทางการแพทย์ และยานพาหนะไฟฟ้า ความสามารถในการส่งแรงบิดสูง การตอบสนองที่รวดเร็ว และอายุการใช้งานที่ยาวนาน ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการทำงานที่มีความต้องการสูง

Hongyang Motor นำเสนอโซลูชั่นมอเตอร์ที่ปรับแต่งตามความต้องการสำหรับการใช้งานในอุตสาหกรรมและการพาณิชย์ที่หลากหลาย ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับลูกค้าเพื่อช่วยเลือกเทคโนโลยีมอเตอร์ที่เหมาะสมที่สุดโดยพิจารณาจากข้อกำหนดด้านประสิทธิภาพ สภาพการทำงาน และเป้าหมายต้นทุน นอกจากนี้ เรากำลังพัฒนาโซลูชันมอเตอร์ DC แบบไร้แปรงถ่านอย่างแข็งขัน เพื่อตอบสนองความต้องการที่เพิ่มขึ้นในด้านประสิทธิภาพที่สูงขึ้น อายุการใช้งานที่ยาวนานขึ้น และประสิทธิภาพการควบคุมการเคลื่อนไหวขั้นสูงในอุตสาหกรรมต่างๆ..
