การประยุกต์ใช้วาริสเตอร์ในมอเตอร์กระแสตรงขนาดเล็ก

วาริสเตอร์เป็นส่วนประกอบป้องกันการจำกัดแรงดันไฟฟ้าแบบไม่เชิงเส้นซึ่งออกแบบมาเพื่อดูดซับไฟกระชากของวงจรไฟฟ้าเกินและปกป้องชิ้นส่วนอิเล็กทรอนิกส์ดาวน์สตรีมที่มีความแม่นยำ ใช้กันอย่างแพร่หลายในมอเตอร์ขนาดเล็กแบบมีแปรงถ่าน ซึ่งช่วยแก้ปัญหาการทำงานของมอเตอร์ทั่วไปได้อย่างมีประสิทธิภาพ เช่น แรงดันไฟสลับที่พุ่งสูงขึ้น การรบกวนทางแม่เหล็กไฟฟ้า และการสึกหรอของแปรง

บทความนี้จะแนะนำหลักการทำงานของวาริสเตอร์อย่างเป็นระบบ และวิเคราะห์ฟังก์ชันการป้องกันหลักในนั้น ไมโครมอเตอร์ และให้แนวทางการเลือกส่วนประกอบที่ได้มาตรฐานและใช้งานได้จริง โดยทำหน้าที่เป็นข้อมูลอ้างอิงทางเทคนิคระดับมืออาชีพสำหรับวิศวกรฮาร์ดแวร์ นักพัฒนาการออกแบบ และบุคลากรฝ่ายจัดซื้อ

หลักการทำงานของวาริสเตอร์

ตัวต้านทานที่ขึ้นกับแรงดันไฟฟ้า (วาริสเตอร์) มีความไวสูงต่อการเปลี่ยนแปลงแรงดันไฟฟ้า ความต้านทานยังคงอยู่ที่ระดับเมกะโอห์มภายใต้สภาวะการทำงานแรงดันต่ำปกติ และลดลงอย่างรวดเร็วถึงระดับมิลลิโอห์มทันทีเมื่อเกิดไฟกระชากแรงดันเกิน ทำให้เกิดเส้นทางอิมพีแดนซ์ต่ำเพื่อคายกระแสไฟกระชากอย่างรวดเร็ว และตระหนักถึงการป้องกันแรงดันไฟฟ้าหนีบ

1.1 โซนปฏิบัติการสามลักษณะ

สถานะการทำงานของวาริสเตอร์สามารถแบ่งออกเป็นสามส่วนที่แตกต่างกันตามแรงดันไฟฟ้าที่ใช้:

1) บริเวณการรั่วไหล

เมื่อแรงดันไฟฟ้าที่ใช้อยู่ภายในช่วงการทำงานปกติของวงจร วาริสเตอร์จะมีความต้านทานสูงมาก โดยมีกระแสรั่วไหลเพียงเล็กน้อยเท่านั้นที่ไหลผ่าน ไม่ส่งผลกระทบต่อการทำงานปกติของวงจร และยังคงอยู่ในสถานะป้องกันการสแตนด์บายในระยะยาว

2) บริเวณการหนีบแบบไม่เชิงเส้น

เมื่อไฟกระชากชั่วคราวหรือแรงดันไฟกระชากปรากฏขึ้นในวงจร วาริสเตอร์จะเข้าสู่บริเวณการทำงานที่ไม่เป็นเชิงเส้น กระแสไฟฟ้าจะเพิ่มขึ้นอย่างรวดเร็วในขณะที่แรงดันไฟฟ้าที่ขั้วต่อถูกยึดไว้อย่างคงที่ภายในช่วงแคบที่ปลอดภัย นี่คือพื้นที่ทำงานหลักสำหรับวาริสเตอร์ในการดูดซับไฟกระชากและระงับไฟกระชาก และทำหน้าที่ป้องกันหลักในวงจรไมโครมอเตอร์

3) บริเวณความอิ่มตัว

หากแรงดันไฟฟ้าเกินยังคงเพิ่มขึ้นเกินช่วงแบริ่ง วาริสเตอร์จะเข้าสู่บริเวณความอิ่มตัวและทำหน้าที่เป็นส่วนประกอบเชิงเส้นที่มีความต้านทานต่ำ ส่งผลให้กระแสลูปเพิ่มขึ้นอย่างรวดเร็ว การดำเนินงานระยะยาวในภูมิภาคนี้จะทำให้ส่วนประกอบมีความร้อนสูงเกินไป ความเหนื่อยหน่าย และแม้แต่การแตกร้าวของเซรามิก ดังนั้นการดำเนินการบริเวณความอิ่มตัวจึงเป็นสิ่งต้องห้ามโดยเด็ดขาดในการใช้งานจริง

1.2 กลไกการนำวัสดุ

วาริสเตอร์ของโลหะออกไซด์ทั่วไปคือเซรามิกเซมิคอนดักเตอร์โพลีคริสตัลไลน์เผา ซึ่งส่วนใหญ่ทำจากซิงค์ออกไซด์ (ZnO) พร้อมด้วยสารเติมแต่งออกไซด์ของโลหะเสริมจำนวนเล็กน้อย เช่น บิสมัทออกไซด์และโคบอลต์ออกไซด์

เม็ดซิงค์ออกไซด์แต่ละเม็ดถูกห่อด้วยชั้นขอบของเมล็ดข้าวที่มีความต้านทานสูง ภายใต้แรงดันไฟฟ้าที่ใช้งานที่กำหนด ขอบเขตเกรนจะบล็อกการนำกระแสไฟฟ้าเพื่อให้แน่ใจว่าวงจรจะทำงานได้ตามปกติ เมื่อแรงดันไฟฟ้าเกินค่าเกณฑ์ ผลกระทบจากการแยกซีเนอร์และการขุดอุโมงค์จะเกิดขึ้นที่ขอบเขตเกรน ความต้านทานของส่วนประกอบจะลดลงอย่างกะทันหัน และช่องระบายความเร็วสูงจะถูกสร้างขึ้นเพื่อปล่อยพลังงานไฟกระชากในทันที

หน้าที่หลักของวาริสเตอร์ในไมโครมอเตอร์

ไมโครมอเตอร์กระแสหลักส่วนใหญ่เป็นมอเตอร์กระแสตรงแบบมีแปรงถ่าน ในระหว่างการทำงาน แปรงถ่านและตัวสับเปลี่ยนเปลี่ยนทิศทางปัจจุบันของขดลวดกระดองอย่างต่อเนื่อง เนื่องจากขดลวดกระดองมีลักษณะอุปนัย จึงจะกักเก็บพลังงานแม่เหล็กเมื่อมีพลังงาน การสลับกระแสทันทีระหว่างการสับเปลี่ยนจะปล่อยพลังงานแม่เหล็กขนาดใหญ่ ก่อตัวเป็นเดือยไฟฟ้าแรงสูงชั่วคราว ซึ่งก็คือแรงเคลื่อนไฟฟ้าด้านหลัง (Back EMF)

หากไม่มีการป้องกันที่มีประสิทธิภาพ การสับเปลี่ยนที่เพิ่มขึ้นอย่างรวดเร็วจะทำให้เกิดปัญหาหลักสามประการ:

1) การสึกหรอของมอเตอร์เร่งขึ้น

แรงดันไฟสูงทำให้เกิดประกายไฟในการสับเปลี่ยน ทำให้เกิดการกัดเซาะที่อุณหภูมิสูงในส่วนสับเปลี่ยนและแปรงถ่าน ทำให้การสึกหรอทางกลรุนแรงขึ้น และทำให้อายุการใช้งานโดยรวมของไมโครมอเตอร์สั้นลงอย่างมาก

2) การรบกวนทางแม่เหล็กไฟฟ้าอย่างรุนแรง

ประกายไฟที่สับเปลี่ยนจะแผ่สัญญาณรบกวนแม่เหล็กไฟฟ้าอย่างต่อเนื่อง ซึ่งรบกวนการทำงานปกติของอุปกรณ์ที่มีความแม่นยำโดยรอบ เช่น เซ็นเซอร์ โมดูล Bluetooth และชิปควบคุม ส่งผลให้ผลิตภัณฑ์ไม่ปฏิบัติตาม EMC

3) ความเสียหายของส่วนประกอบวงจร

แรงดันไฟเกินที่ไม่ได้รับการป้องกันจะถูกส่งไปยัง PCB ควบคุม ซึ่งจะทำให้ IC ของไดรฟ์ ตัวเก็บประจุ และส่วนประกอบที่มีความแม่นยำอื่นๆ พังลงอย่างง่ายดาย เพิ่มอัตราความล้มเหลวของผลิตภัณฑ์และต้นทุนหลังการขาย

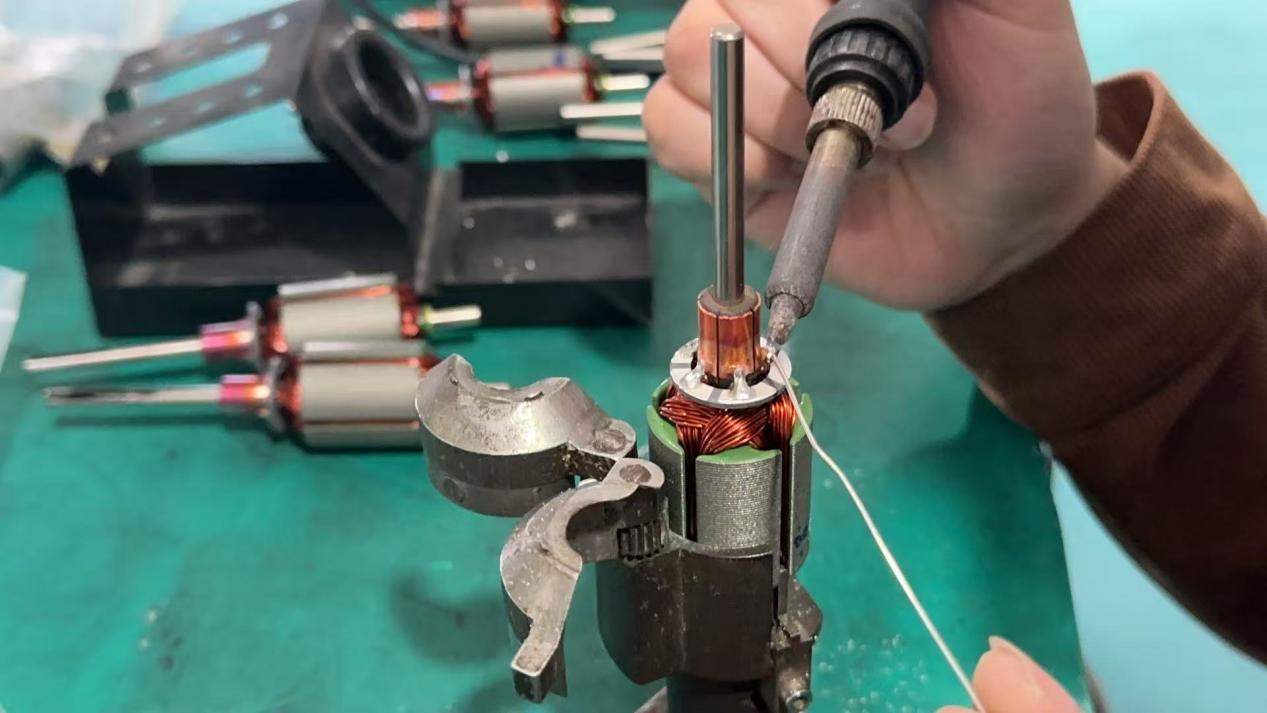

ด้วยการเชื่อมต่อวาริสเตอร์แบบขนานที่ขั้วต่อไมโครมอเตอร์ ส่วนประกอบจะเข้าสู่บริเวณแคลมป์แบบไม่เชิงเส้นทันทีเมื่อแรงดันไฟสลับพุ่งสูงขึ้น โดยให้เส้นทางคายประจุไฟกระชากความต้านทานต่ำเพื่อยึดแรงดันไฟฟ้าเกินไว้ในช่วงที่ปลอดภัย โดยคำนึงถึงผลกระทบในการป้องกันหลักสามประการ:

1. ระงับประกายไฟในการสับเปลี่ยนอย่างมีประสิทธิภาพ และลดการสึกหรอของสับเปลี่ยนและแปรงถ่าน
2. ลดการรบกวนของรังสีแม่เหล็กไฟฟ้าอย่างมีนัยสำคัญเพื่อให้เป็นไปตามมาตรฐานการรับรอง EMI อุตสาหกรรม
3. ดูดซับพลังงานไฟกระชากชั่วคราวเพื่อปกป้องส่วนประกอบที่มีความแม่นยำของวงจรแบ็คเอนด์

คู่มือการเลือกวาริสเตอร์ระดับมืออาชีพสำหรับไมโครมอเตอร์

การเลือกวาริสเตอร์เฉพาะสำหรับมอเตอร์ขนาดเล็กมุ่งเน้นไปที่พารามิเตอร์หลัก 2 ตัว ได้แก่ แรงดันไฟฟ้าของวาริสเตอร์ (V₁mA) และความจุกระแสไฟกระชาก

พารามิเตอร์หลัก 1: แรงดันวาริสเตอร์ (V₁mA)

แรงดันไฟฟ้าวาริสเตอร์ (V₁mA) หรือที่เรียกว่าแรงดันพังทลายตามเกณฑ์ หมายถึงแรงดันไฟฟ้าที่ตกคร่อมส่วนประกอบเมื่อกระแสไฟฟ้ากระแสตรง 1mA ไหลผ่านวาริสเตอร์ เป็นพารามิเตอร์ที่สำคัญที่สุดที่ส่งผลต่อความแม่นยำในการป้องกันและอายุการใช้งาน

สูตรการเลือก DC Micro Motor

V₁mA = (1.8 ~ 2.2) × แรงดันไฟฟ้ากระแสตรงที่กำหนดของมอเตอร์ (Vp)

ข้อจำกัดการเลือกพื้นฐานสองประการ

1. แรงดันไฟฟ้าวาริสเตอร์จะต้องสูงกว่าแรงดันไฟฟ้าทำงานต่อเนื่องสูงสุดของระบบเพื่อหลีกเลี่ยงการกระตุ้นที่ผิดพลาดและความร้อนที่ผิดปกติ
2. แรงดันไฟฟ้าของวาริสเตอร์จะต้องต่ำกว่าแรงดันไฟฟ้าทนสูงสุดของส่วนประกอบที่ได้รับการป้องกัน เพื่อให้มั่นใจว่ามีการยึดจับที่มีประสิทธิภาพก่อนที่วงจรจะเสียหาย

ตัวอย่างการใช้งานจริง

สำหรับมอเตอร์ไมโคร DC พิกัด 12V:

ค่าการเลือกขั้นต่ำ: 12V × 1.8 = 21.6V

ค่าการเลือกสูงสุด: 12V × 2.2 = 26.4V

ข้อมูลจำเพาะหลักที่แนะนำ: วาริสเตอร์ 24V / 26V

พารามิเตอร์หลัก 2: ความจุกระแสไฟกระชาก

ความจุกระแสไฟกระชากหมายถึงกระแสพัลส์สูงสุดสูงสุดที่วาริสเตอร์สามารถทนได้ภายใต้สภาวะการทดสอบมาตรฐาน (อุณหภูมิแวดล้อม 25°C, รูปคลื่นไฟกระชากที่ระบุ และเวลากระแทกที่ระบุ) โดยควบคุมการเปลี่ยนแปลงแรงดันไฟฟ้าของวาริสเตอร์ภายใน ±10%

หลักการคัดเลือก

1. อัตรากระแสไฟกระชากที่สูงขึ้นทำให้มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่งขึ้นและประสิทธิภาพการป้องกันที่เสถียรยิ่งขึ้น
2. กระแสไฟกระชากจริงที่สร้างโดยมอเตอร์จะต้องต่ำกว่ากระแสไฟกระชากสูงสุดที่กำหนดของส่วนประกอบ เพื่อให้มั่นใจในการทำงานที่เชื่อถือได้ในระยะยาว
3. สำหรับสถานการณ์ที่ไม่สามารถคำนวณกระแสไฟกระชากได้อย่างแม่นยำ ให้เลือกข้อมูลจำเพาะตามกำลังมอเตอร์ ความถี่ในการสตาร์ท-ดับ และสภาวะโหลดจริง

บทสรุป

เนื่องจากเป็นส่วนประกอบป้องกันแรงดันไฟฟ้าที่มีต้นทุนต่ำ เชื่อถือได้สูง และมีประสิทธิภาพสูง วาริสเตอร์จึงมีบทบาทที่ไม่สามารถทดแทนได้ในระบบไมโครมอเตอร์แบบมีแปรงถ่าน ด้วยการดูดซับ Back EMF ที่เกิดขึ้นระหว่างการเปลี่ยนมอเตอร์ จะช่วยลดการสึกหรอของประกายไฟ ลดการรบกวนทางแม่เหล็กไฟฟ้า ปกป้องส่วนประกอบของวงจรที่มีความแม่นยำ และปรับปรุงเสถียรภาพโดยรวมและอายุการใช้งานของอุปกรณ์ไมโครมอเตอร์ได้อย่างมาก

การเลือกพารามิเตอร์ที่สมเหตุสมผลเป็นกุญแจสำคัญในการมอบประสิทธิภาพการป้องกันวาริสเตอร์อย่างเต็มที่ หากคุณมีข้อกำหนดเกี่ยวกับมอเตอร์กระแสตรง โปรดติดต่อเราเพื่อขอรับการสนับสนุนโซลูชันที่ปรับแต่งโดยเฉพาะ
